東芝のインバータ『VF-PS1シリーズ』は一歩先の省エネ・環境対応VF-PS1シリーズの特長○省エネ効果向上アドバンスト省エネ運転により省エネ対策をお手伝いします。

○高周波ノイズ低減、高調波抑制内蔵のノイズフィルタ、直流リアクトルでインバータから発生する高周波ノイズ、高周波を低減、力率を向上。

○ファン・ポンプ専用機能手元/遠方をワンタッチで切り替えられるローカル/リモートモード。

ベルト切れ検出が可能な低トルク検出機能など専用機能を標準内蔵しています。

冷却ポンプ、排気ファンなどに最適です。

東芝 インバータ 形式の見方VFPS1 —2022PL (1)(2) (3)(4)(5)(6)(7)(1)シリーズVF-PS1シリーズ(2)入力相数S ：単相入力なし：三相入力(3)入力電圧クラス1：100V2：200V4：400V(4)インバータ容量001：0.1kW022：2.2kW150：15kW450：45kW002：0.2kW037：3.7kW185：18.5kW550：55kW004：0.4kW055：5.5kW220：22kW750：75kW007：0.75kW075：7.5kW300：30kW900：90kW015：1.5kW110：11kW370：37kW (5)操作パネルP：ありB：なし(6)追加機能1L、C：EMCフィルタ内蔵M：標準フィルタ内蔵(7)追加機能2なし：標準品E ：全閉タイプ※この図面はVFPS1-2004PL、2007PL、2015PLおよびVFPS-4007PL、4015PL、4022PLの図面です。

400V クラス標準仕様VFPS1-適用モータ出力 kW機器定格HWD出力容量 kVA※1出力電流 A※24007PL0.751.82.3 (2.3)2301301524015PL1.53.14.1 (4.0)2301301524022PL2.24.45.8 (4.6)2301301524037PL3.78.010.5 (8.6)2601551644055PL5.51114.3 (13)2951751644075PL7.51317.6 (17)2951751644110PL112127.7 (25)2952101914150PL152533 (32)4002301914185PL18.53141 (37)4002301914220PL223748 (38)4202402124300PL305066 (53)5502402424370PL376079 (60)5502402424450PL457294 (75)6303202904550PL5588116 (93)6303202904750PL75122160 (120)6303202904900PC901361796803103704110KPC1101642156803103704132KPC1321972597823503704160KPC160239314950330370※1 定格出力容量は出力電圧が400Vクラスで440Vの場合を示します。

※2 PWMキャリア周波数が4kHz以下の場合の値です。

( ）内の値は、12kHzに設定した場合の定格電流となります。

200V-15kW、400V-2.2kWは、周囲温度40℃を超えて使用する場合は、PWMキャリア周波数を8kHzまで低減してください。

F631=1に設定することで周囲温度により取り扱い説明書に記載の過負荷保護へ変更できます。

共通仕様制御仕様制御方式正弦波PWM制御PWMキャリア周波数200V 45kW以下、400V 75kW以下は1.0k〜16kHzで調整可200V 55kW以上、400V 90kW以上は2.5k〜8kHzで調整可（標準出荷設定：15kW以下は12.0kHz、200V 18.5kW〜45kW、400V 18.5kW〜75kWは4.0kHz、200V 55kW以上、400V 90kW以上は2.5kHz）保護機能保護機能ストール防止、カレントリミット、過電流、過電圧、負荷側短絡、負荷側地絡※1、不足電圧、瞬時停電（15ms以上）、瞬時停電時ノンストップ制御、電子サーマルによる過負荷、始動時アーム過電流、始動時負荷側過電流、発電制動抵抗器過電流・過負荷、過熱、非常停止電子サーマル特性標準モートル/定トルク用VFモートル切換、電子サーマル・ストール防止レベルの調整。

リセットパネルリセット/外部信号リセット/電源リセット。

トリップ状態の保持とクリアの設定。

環境使用環境屋内/標高3000m以下（1000mを超える場合は電流低減が必要※2）/直射日光、腐食性ガス、爆発性ガス、可熱性ガス、オイルミスト、じんあい等のないこと。

周囲温度-10〜+60℃（40℃を超える場合上部カバーを取り外し、最大60℃まで可能）※3保存温度-25〜+70℃相対湿度5〜95％（結露および蒸気のないこと）振動5.9m/s2｛0.6G｝以下（10〜55Hz）（JIS C60068-2-6準拠）※1 出力回路の地絡による過電流に対しインバータを保護します。

※2 1000mを超える場合、100mごとに1％の電流低減が必要となります。

※3 200Vクラス0.4〜45kW、400Vクラス0.75〜75kW：40℃を超えて使用する場合は、上部カバーを外してください。

さらに、50℃を超えて使用する場合は、出力電流の低減が必要となります。

200Vクラス55〜90kW、400Vクラス90〜630kW：45℃を超えて使用する場合は、出力電流の低減が必要です。

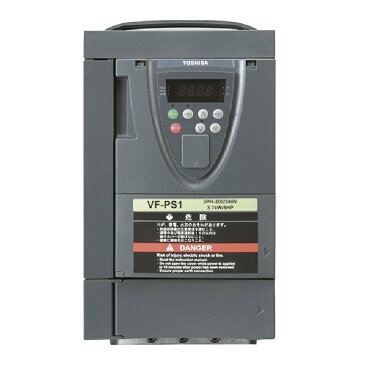

VFPS1-4900PC 東芝※この画像は参考画像です。

（実際とは多少異なる場合がございます。

）

• 商品価格：1,301,300円
• レビュー件数：0件
• レビュー平均：0
